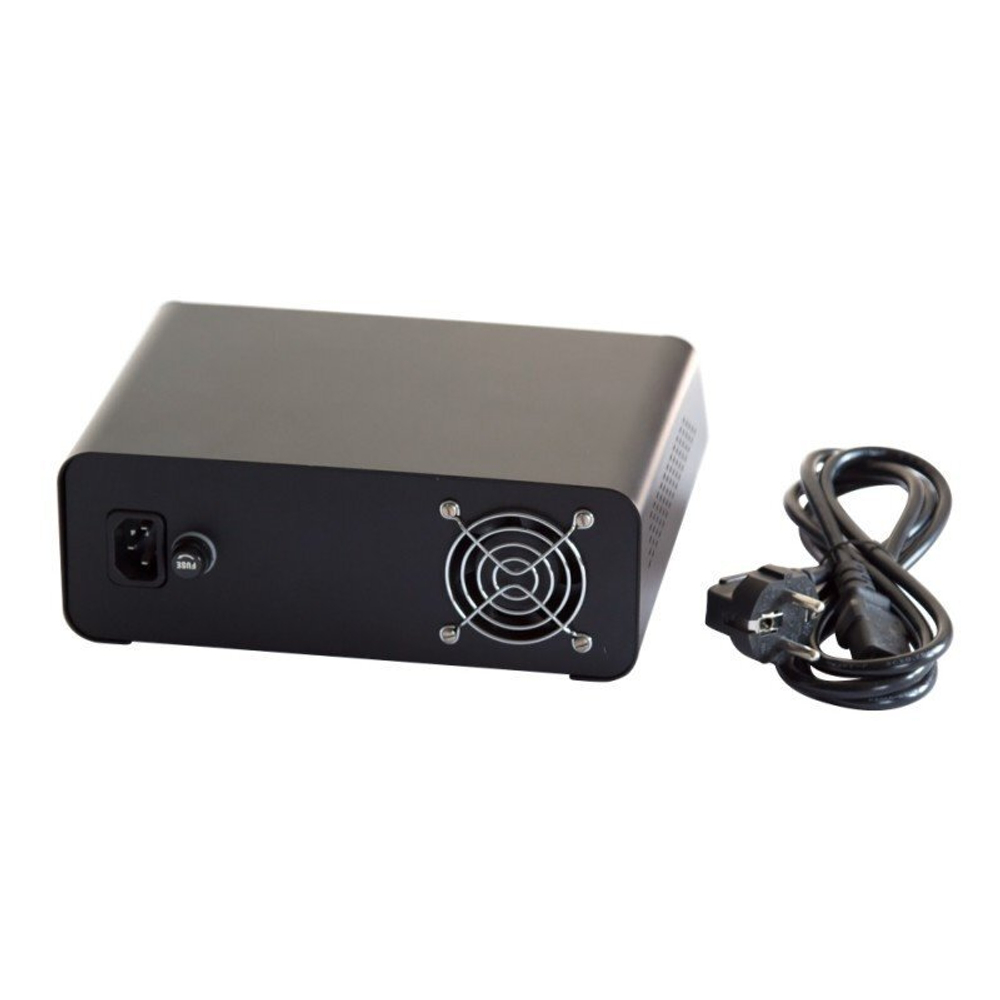

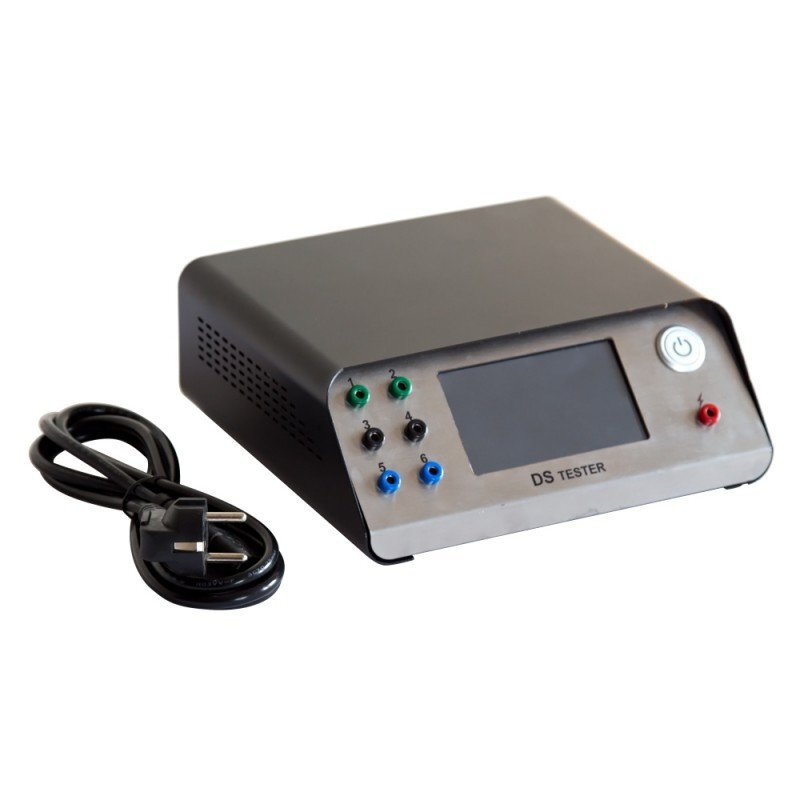

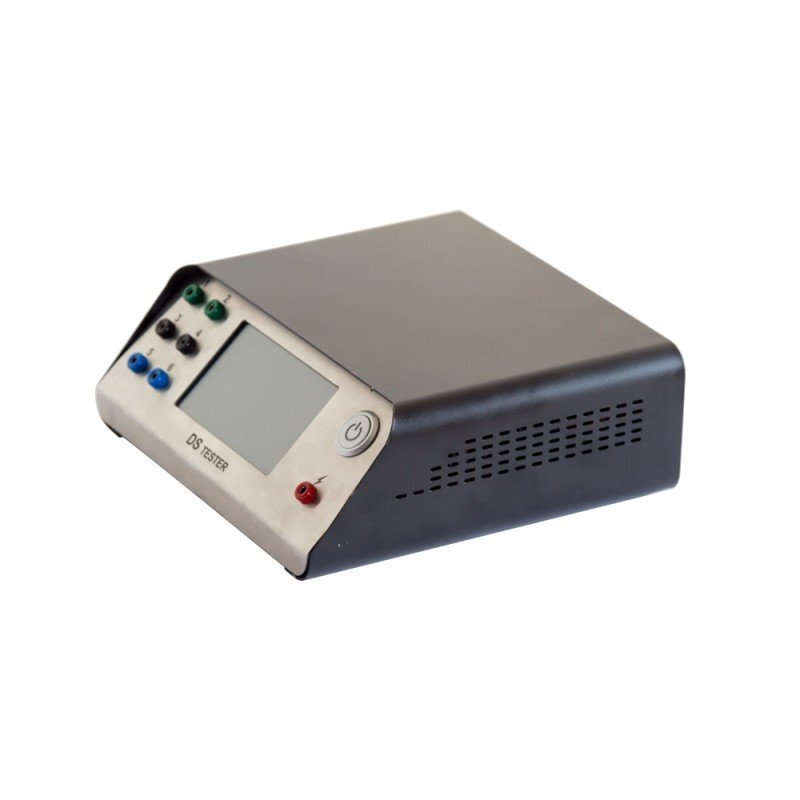

Тестер MSG MS014 – устройство, объединившее два прибора: диагностический тестер для проверки статорных обмоток и тестер диодных мостов без использования дополнительного оборудования.
Предназначение: проверка состояния статорных обмоток и диодных мостов автогенераторов.
Применение: тестер MS014 дает возможность выяснить состояние изоляции обмотки, выявить обрыв или короткое замыкание диодов.
Особенности: подключение выводов обмотки статора к тестеру без соблюдения полярности и очередности; детальная диагностика электромеханизмов; интеллектуальная коммутация.
ХАРАКТЕРИСТИКИ
| Габариты, мм | 219*214*80 |
| Потребляемая мощность не более, Вт | 40 |
| Частота питающей сети, Гц | 50 / 60 |
| Тип питающей сети | Однофазная |
| Напряжение проверяемых диодных мостов, В | 12/24 |
| Типы проверяемых статорных обмоток | «Звезда», «Треугольник» |
| Проверяемые параметры диодных мостов | Пробой; Обрыв |
| Напряжение питания, В | 100-250 |
| Проверяемые параметры статорных обмоток | Межвитковое замыкание; Межфазное замыкание; Фазы на корпус; Обрыв в фазе |
| Погрешность измерений для статорных обмоток, % | 1-3 |
| Проверка замыкания на корпус магнитопровода, кОм | 12 |
| Ток проверки диодных мостов, А | 30 (Импульсный) |
| Напряжение проверяемых статорных обмоток, В | 12/24 |
Как проверить статорную обмотку с помощью тестера MSG MS014 (общие рекомендации):
- подключите провода прибора к любым выводам обмотки;
- нажмите кнопку «Scan», после чего на экране появится схема коммутации фазных обмоток;
- следом нажмите кнопку «Test», и вы увидите следующие показатели: «Pins» – топологию подключения обмотки, «Q, units» – измеренные значения фаз, «Diff., units» – разницу между показаниями фаз, «Isol., kOhm» – сопротивление изоляции. В результате вы увидите либо работоспособность обмотки, либо короткое замыкание, либо обрыв, либо полную недееспособность механизма.
Скорость диагностики статорной обмотки тестером MSG MS014 составляет 1-2 минуты, позволяя точно определить ее рабочие характеристики с дальнейшим устранением возможных неисправностей.
