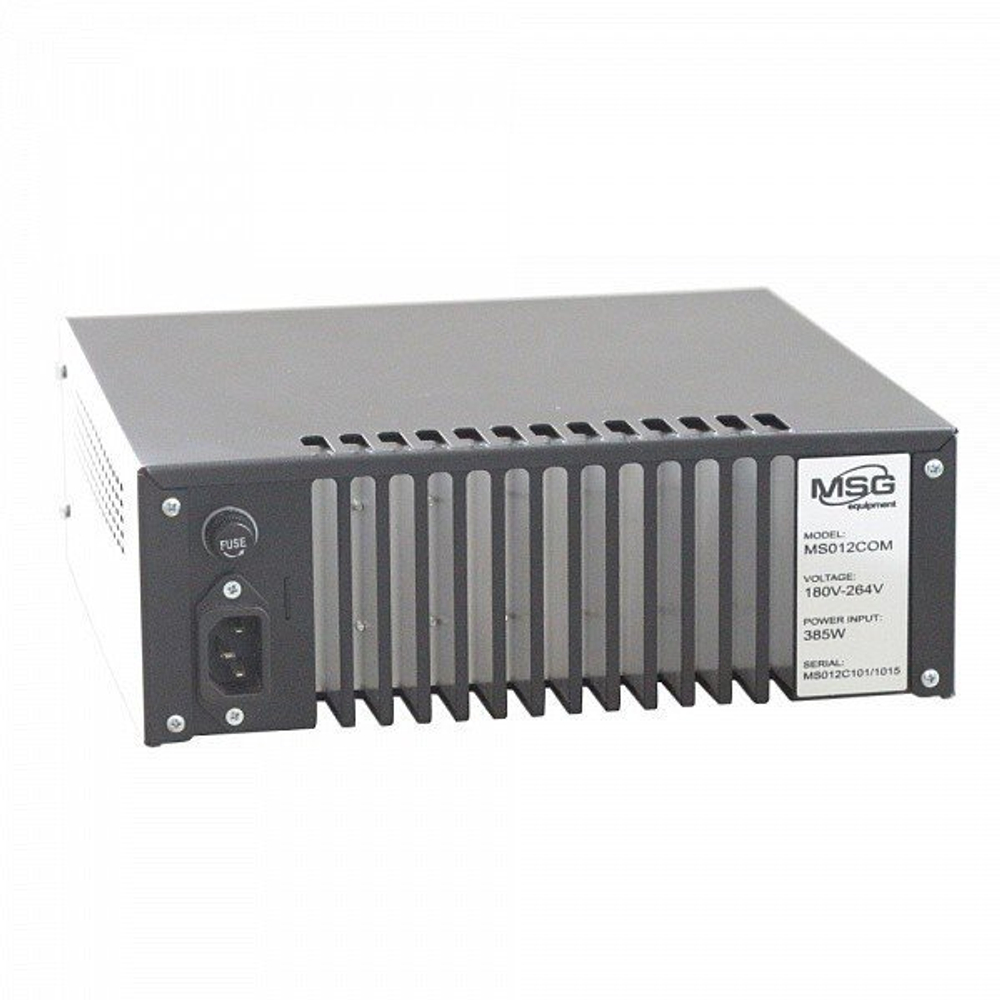

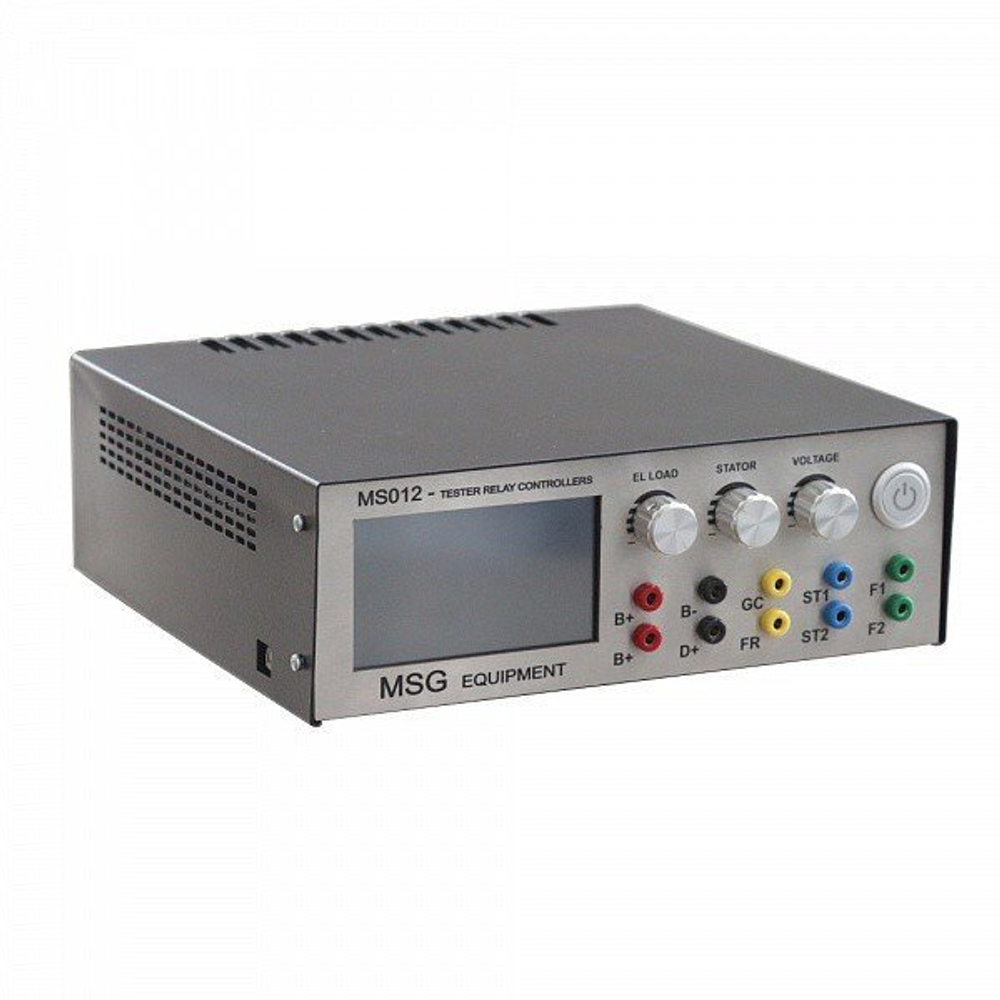

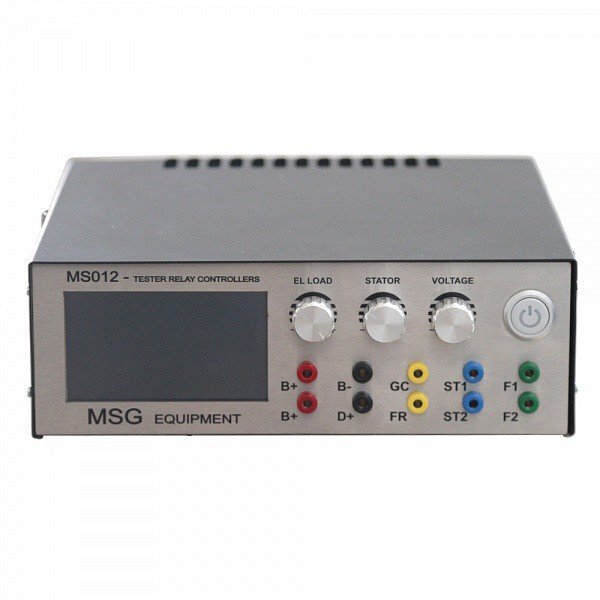

Тестер MSG MS012 COM выявляет до 90% неисправностей 12-вольтовых и 24-вольтовых реле-регуляторов автогенераторов. Прибор многофункциональный, позволяет подключать и проверять все виды реле.
Предназначение: тестер MS012 COM необходим для проверки реле-регуляторов по всем рабочим параметрам.
Применение: прибор используется для тестирования работоспособности реле-регуляторов, изменения сопротивления ротора. Имитирует сигналы ЭБУ, частоту вращения двигателя и нагрузку генератора.
Особенности: быстрая диагностика; проверка реле-регуляторов под нагрузкой; защита от короткого замыкания с предупреждающим звуковым сигналом.
ХАРАКТЕРИСТИКИ
| Габариты, мм | 260*250*90 |
| Защита от короткого замыкания | да |
| Терминалы проверяемых регуляторов | «COM», «P-D», «DFM», «D+», «RLO», «C», «SIG» |
| Снимаемые параметры проверки реле регулятора | Напряжение стабилизации; ток через обмотку ротора; протокол, скорость обмена, тип регулятора, ошибки (для COM реле-регуляторов) |
| Функция лабораторного блока питания | 0-32В, 0-2А |
| Проверяемые параметры реле-регулятора | Напряжение стабилизации; ток через обмотку ротора; протокол; скорость обмена; тип регулятора; ошибки (для COM реле-регуляторов) |
| Осциллограф | Цифровой, одноканальный |
| Точность амперметра, А | 0.1 |
| Терминалы подключения | COM (BSS, LIN), P-D, DFM, D+, RLO, C, SIG |
| Проверяемые параметры реле-регулятораl | Напряжение стабилизации: Ток через обмотку ротора: Протокол, скорость обмена, тип регулятора, ошибки (для COM реле-регуляторов): Контрольная лампа: FR (нагрузка на реле-регулятор) |
| Генератор ШИМ сигналов | одноканальный |
| Напряжение проверяемых реле-регуляторов, В | 12/24 |
| Омметр | 0-20 Ом |
| База данных реле-регуляторов | есть |
| Звуковой сигнал при коротком замыкании | есть |
| Потребляемая мощность не более, Вт | 500 |
| Сопротивление имитируемой обмотки ротора (для 12В / для 24В), Ом | 1.8–22 |
| Подключение к ПК | есть |
| Точность вольтметра, В | 0,1 |
| Обновление ПО | есть |
| Точность измерения напряжения, В | 0,1 |
| Точность измерения тока, А | 0,1 |
| Задаваемые параметры проверки реле-регулятора | Напряжение стабилизации (для регуляторов с внешним управлением); сопротивление ротора имитируемого генератора; Обороты имитируемого генератора; нагрузка на имитируемый генератор; |
| Частота питающей сети, Гц | 50/60 |
| Регулировка напряжения генерации в реле-регуляторах с внешним управлением | есть |
| Тип питающей сети | Однофазная |
| Частота статорных обмоток (имитация оборотов двигателя), об/мин | 0–6000 |
| Имитация нагрузки на реле-регулятор, % | 0–100 |
| Напряжение питания, В | 180–264 |
Как проверить реле-регулятор с помощью тестера MSG MS012 COM (общие рекомендации):
- Изучите особенности подключения реле-регулятора к генератору, чтобы правильно подключить его к тестеру MS012СОМ, либо воспользуйтесь Приложением 1 «Инструкции пользователя», прилагаемой к оборудованию;
- измерьте омметром сопротивление ротора «родного» генератора для более точной подстройки тестера на режим проверки;
- задайте величину сопротивления имитируемой обмотки ротора регулятором «ELLOAD»;
- войдите в режим проверки реле-регулятора 12 или 24 В и выберите подходящий терминал управления реле-регулятора;
- подключите реле-регулятор в такой последовательности: «B+» / «B-» / терминал управления реле регулятора (COM, RLO, SIG, P-D, C, D+) / «F1» и «F2» / «ST1» и/или «ST2», либо «B+»;
- зафиксируйте показания тока и напряжения реле-регулятора, показанные на экране.
Реле регуляторы с терминалами COM исправны, если на экране не высвечиваются ошибки, напряжение стабилизации соответствует заданному. Реле регуляторы с терминалами P-D, SIG, RLO, C считаются исправными, если при изменении задающего напряжения изменяется напряжение стабилизации. Нерегулируемые реле регуляторы (D+, L и др.) считаются исправными, если: напряжение стабилизации находится в пределах 13.8-14.8 Вольт для 12-вольтовых реле, 27.6-29.6 Вольт для 24-вольтовых реле и ток изменяется прямопропорционально задаваемой нагрузке. Процесс диагностики реле-регулятора тестером MSG MS012 COM займет 1-2 минуты, что существенно экономит время мастера автосервиса.
