Стенд регулировки углов установки колес грузовых а/м Техно Вектор Truck V 7204 HT

Стенд развал-схождения для грузовых автомобилей.ТехноВектор V 7204 HT.

Принцип работы и измерений такой же как у стендов Техно Вектор 7, но есть особенности:

• задние оси измеряются поочередно;
• с помощью специальной мишени-щупа измеряются контрольные точки рамы автомобиля;
• используются более грузоподъемные передние поворотные платформы.

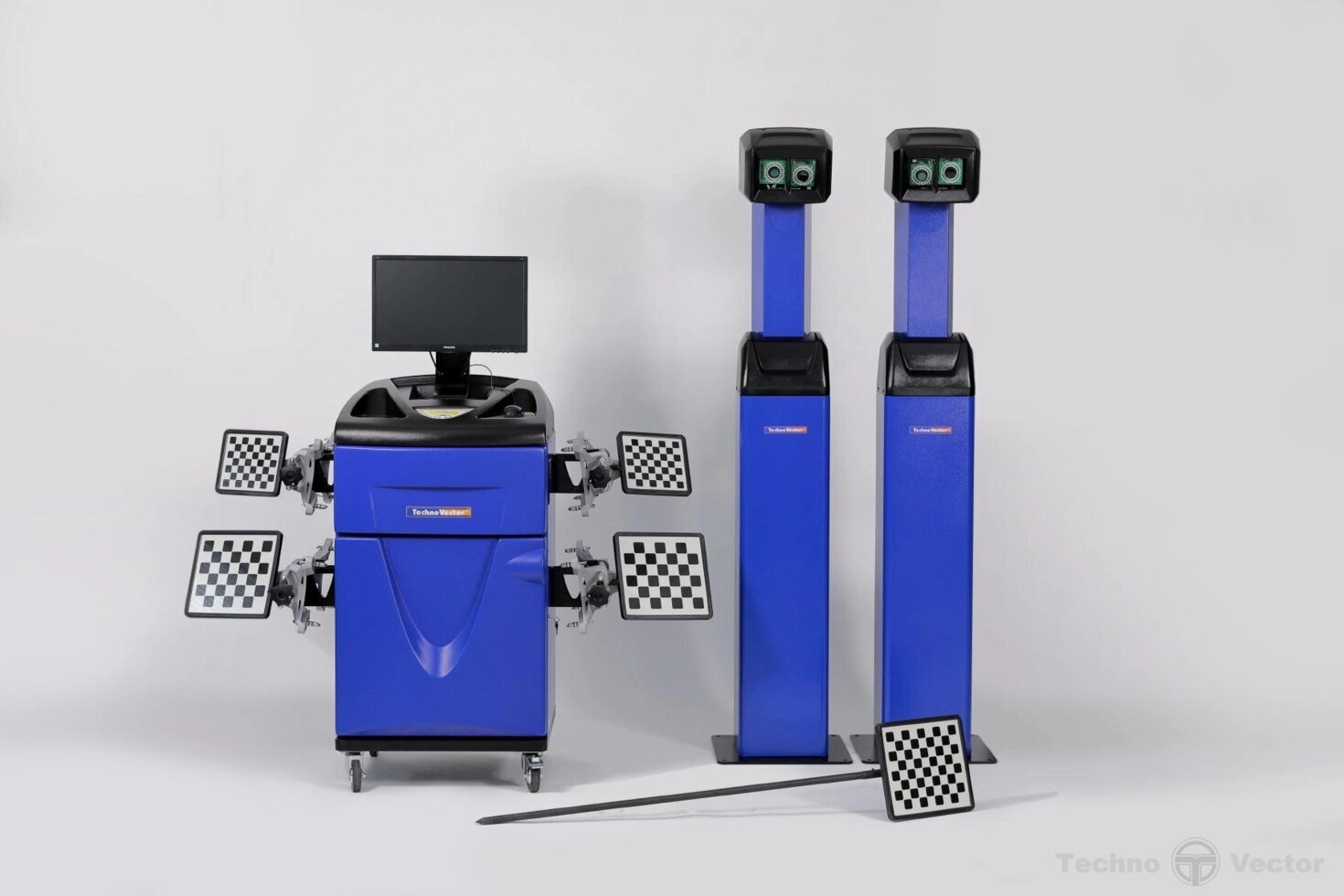

Комплектация:

• Система машинного зрения 1
• Компьютерная стойка 1
• Электронный блок 1
• Мишени с градиентным рисунком 4
• Самоцентрирующийся колесный адаптер (захват) 4
• Стопор руля 1
• Упор для тормоза 1
• Поворотная платформа 2
• Приемник пульта дистанционного управления 1
• Пульт дистанционного управления 1
• Руководство по эксплуатации 1
• Струйный цветной принтер 1

Описание:

1. Компьютерная стойка.

• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• пленочная клавиатура, дублирующая основные функциональные клавиши (для V серии);
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• 21,5 дюймов LCD цветной широкоформатный монитор;
• цветной струйный принтер;
• программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков
от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

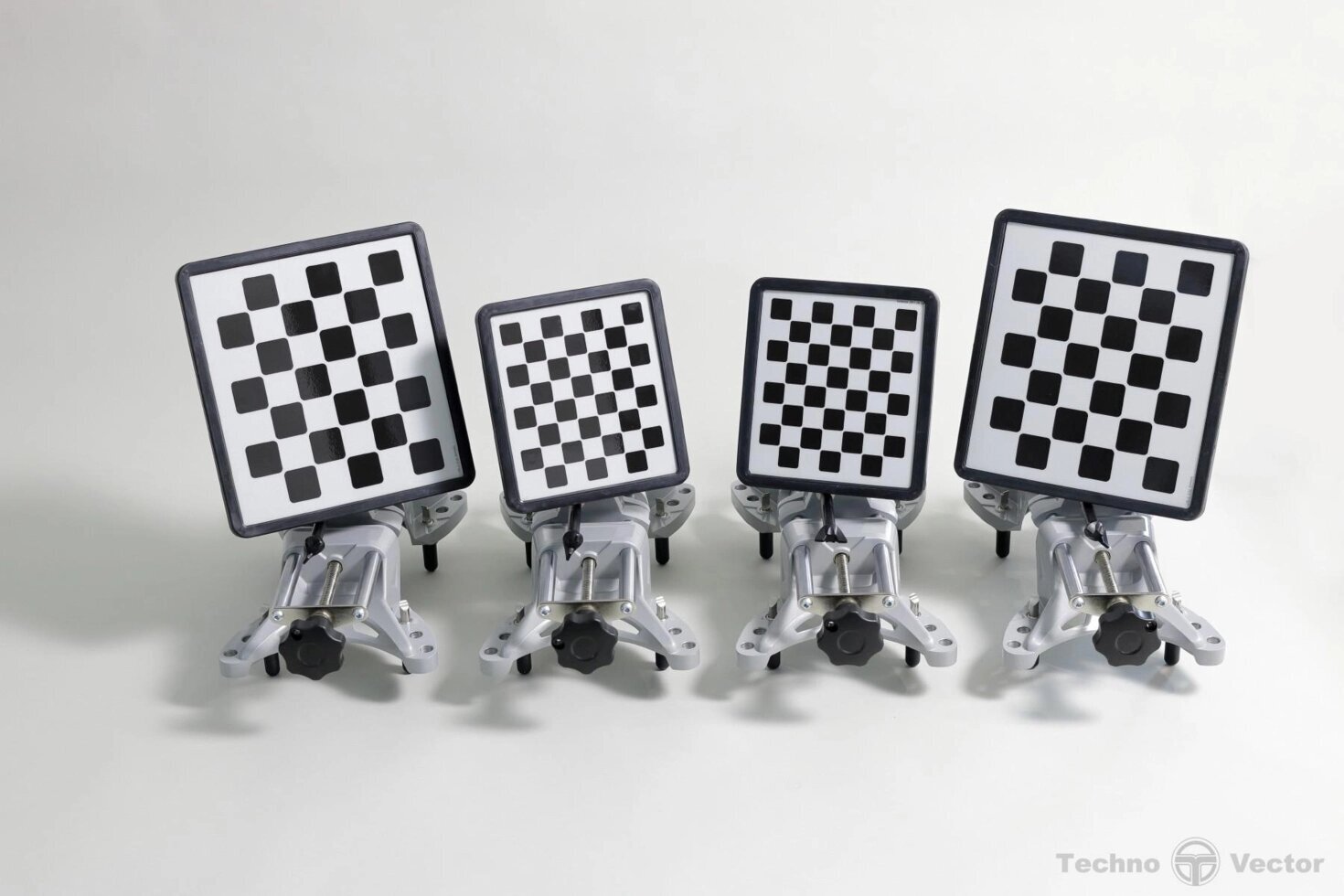

3. Мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.

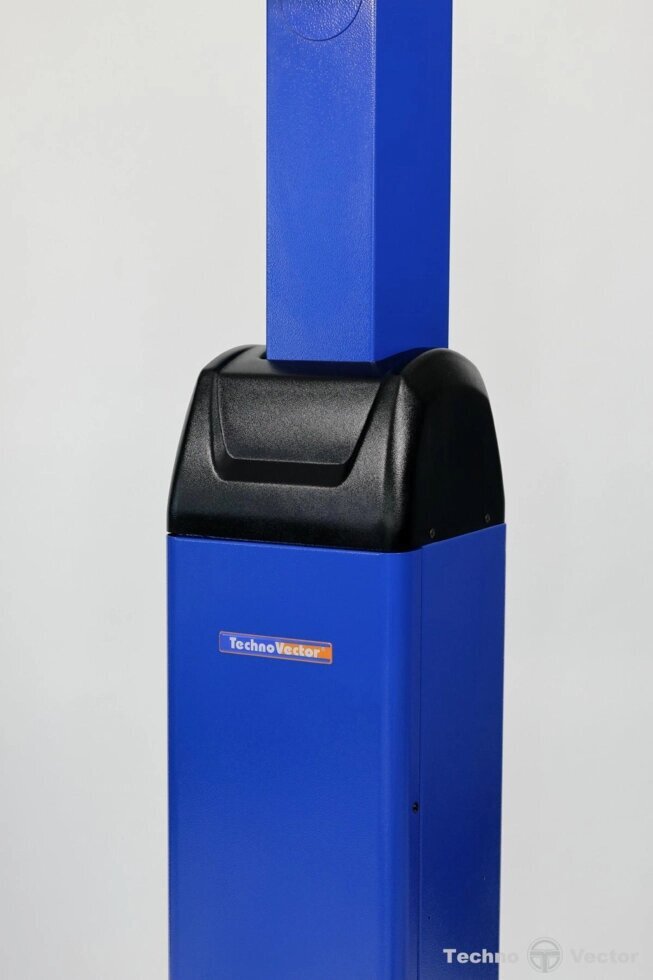

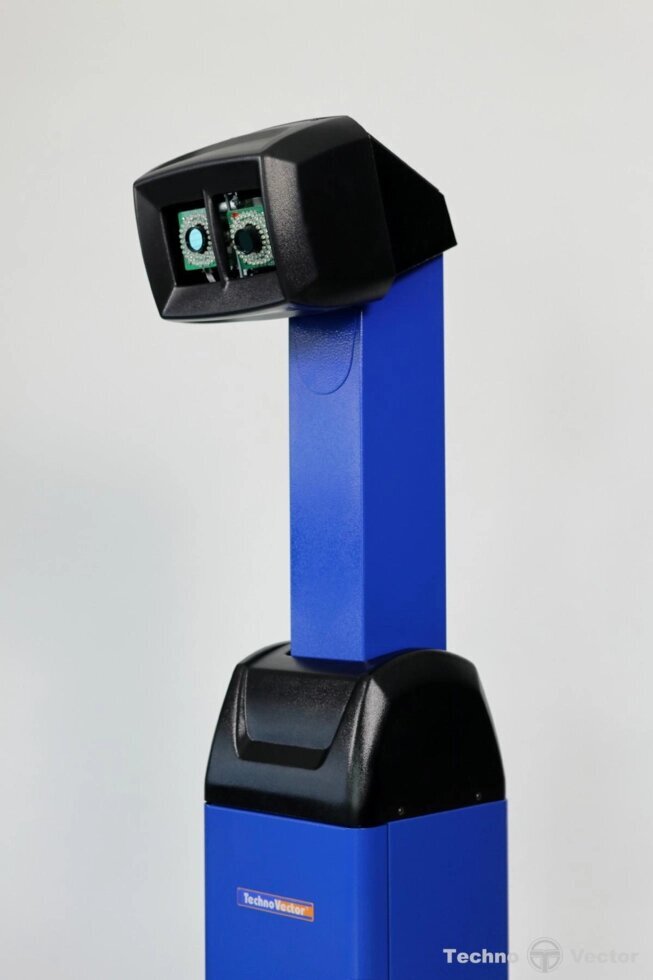

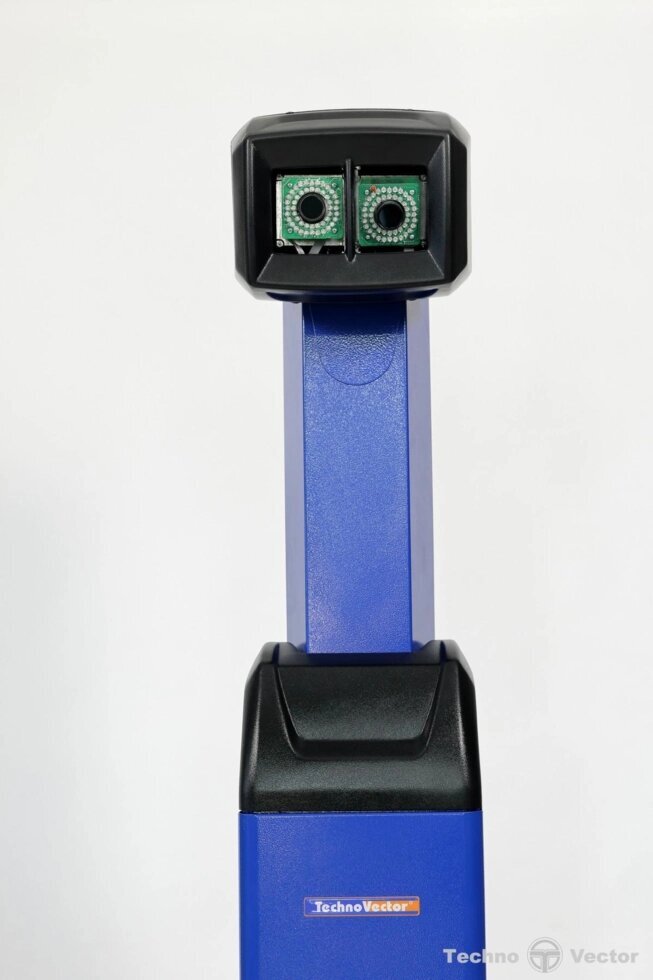

4. Система машинного зрения.

• Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
• Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
• Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
• Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
• WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение Вектор 3D.

• Операционная система - лицензионная Microsoft Windows 7.
• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
• Программное обеспечение включает расширенную систему управления отчетами.

Технические характеристики стенда Техно Вектор 7
