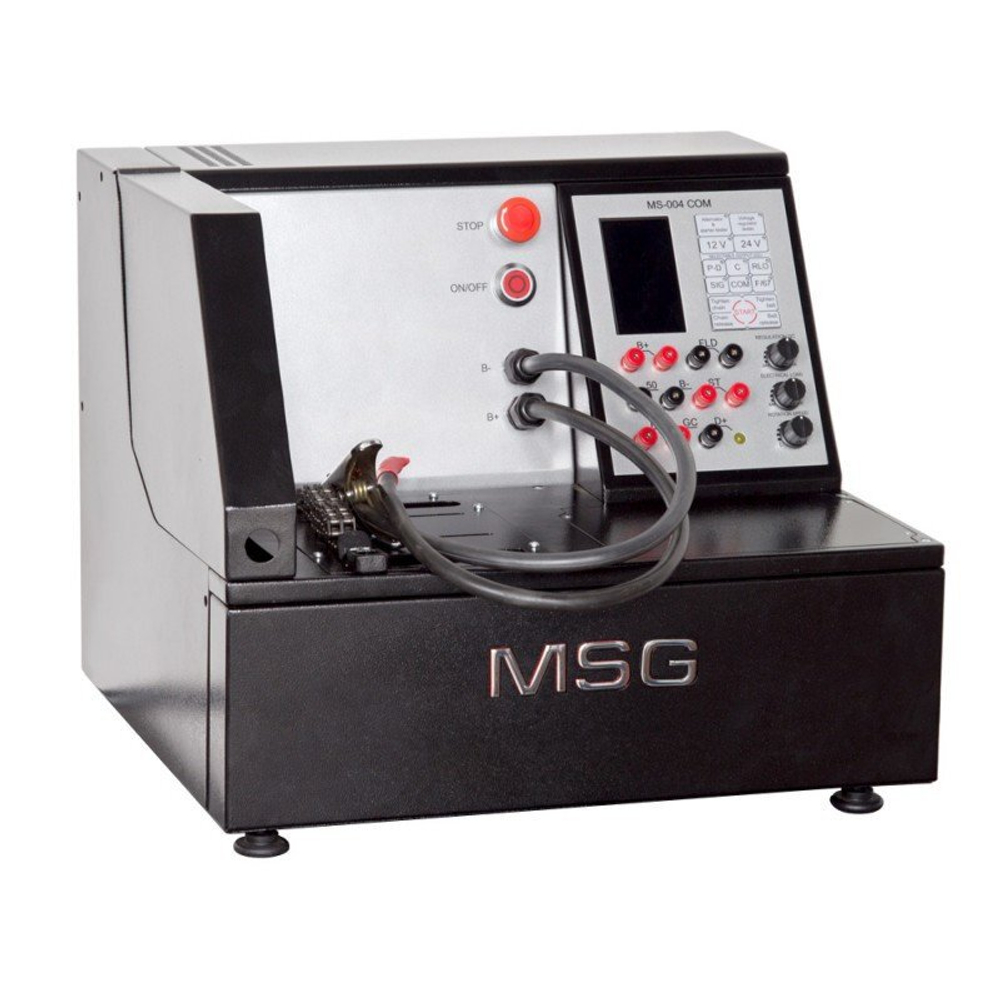

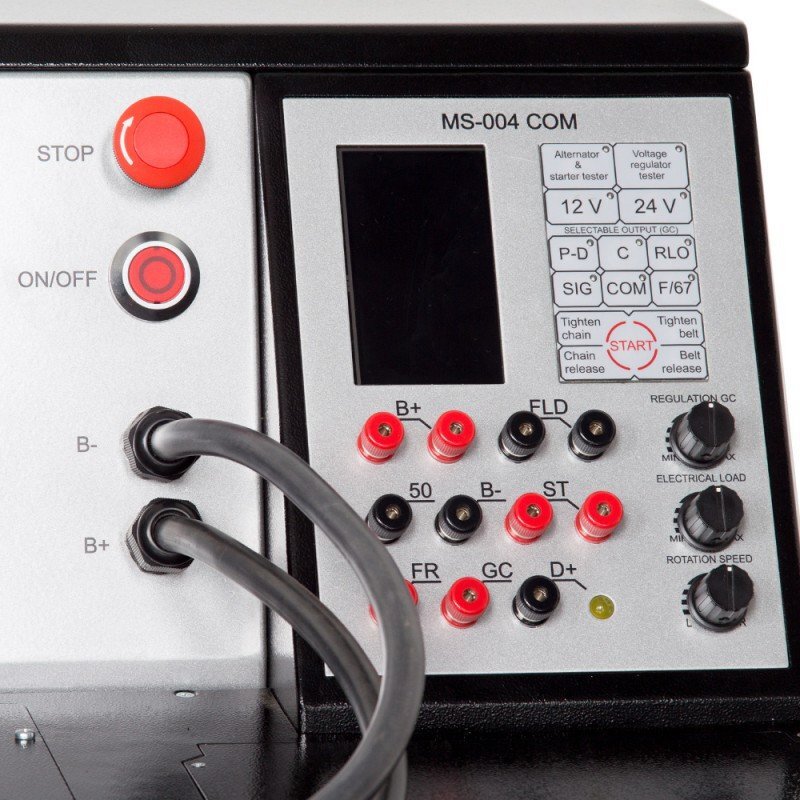

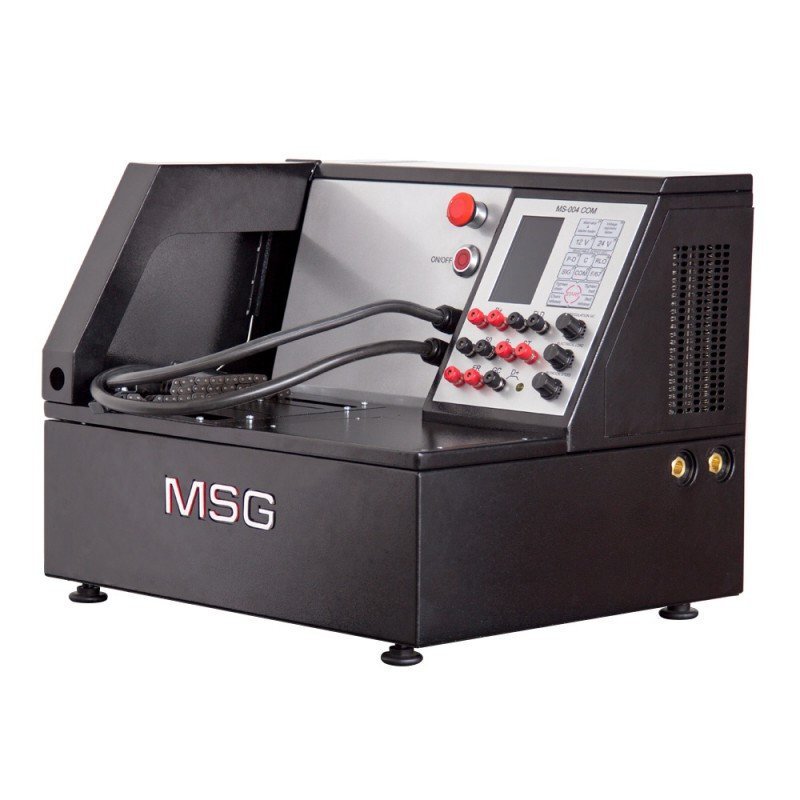

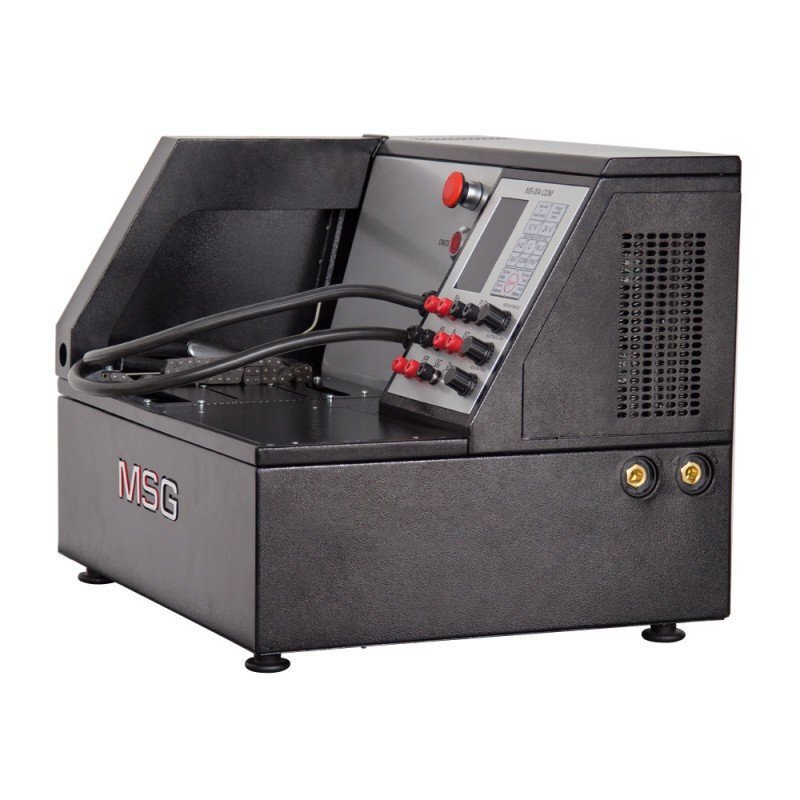

Стенд MSG MS004 COM – многофункциональный настольный диагностический стенд, который используется для качественной и быстрой проверки автомобильных стартеров, генераторов и реле-регуляторов без использования дополнительных измерительных приборов
Предназначение: стенд MSG MS004 COM предназначен для диагностики автогенераторов, стартеров и реле-регуляторов.
Применение: стенд MSG MS004 COM помогает мастеру автосервиса выполнить быструю и качественную диагностику реле-регуляторов, стартеров и генераторов авто, а также контрольное тестирование функционирования отремонтированных агрегатов.
Особенности: небольшие размеры стенда; простота обслуживания установки; защита от короткого замыкания; высокая мощность стенда; однофазное электропитание стенда позволяет использовать установку даже через бытовую сеть.
ХАРАКТЕРИСТИКИ
| Габариты, мм | 570*490*450 |
| Терминалы проверяемых регуляторов | «COM», «P-D», «DFM», «D+», «RLO», «C», «SIG» |
| Точность амперметра, А | 0,1 |
| Тип ремней | Клиновой; поликлиновой |
| Полная проверка реле-регулятора, сек | 30 |
| Проверяемые параметры реле-регулятора | Напряжение стабилизации; ток через обмотку ротора; протокол; скорость обмена; тип регулятора; ошибки (для COM реле-регуляторов) |
| Защита от короткого замыкания | есть |
| Мощность проверяемых стартеров, кВт | до 5 |
| Измеряемые параметры | Напряжение; переменный ток; постоянный ток |
| Напряжение проверяемых генераторов, В | 12/24 |
| Мощность привода, кВт | 2,2 |
| Сопротивление имитируемой обмотки ротора (для 12В / для 24В), Ом | 10/20 |
| Снимаемые параметры агрегатов | Напряжение; переменный ток; постоянный ток; обороты привода; протокол, скорость обмена, тип регулятора, ошибки (для COM реле-регуляторов) |
| Точность вольтметра, В | 0,1 |
| Звуковой сигнал при коротком замыкании | есть |
| Тип передачи (привод/генератор) | ременной |
| Выбор направления вращения привода | Влево/Вправо |
| Напряжение проверяемых стартеров, В | 12/24 |
| Регулировка оборотов привода | плавно |
| Регулировка нагрузки | плавно |
| Нагрузка на проверяемый генератор, А | 0-100 |
| Терминалы подключения генераторов | «COM», «P-D», «DFM», «D+», «RLO», «C», «SIG», «F/67» |
| Напряжение проверяемых генераторов, В | 12/24 |
| Напряжение питания, В | 230±10% или 110±10% |
| Обороты привода, об/мин | 0-3000 |
Как выполнить проверку стартера при помощи MSG MS004 COM:
Устанавливаем стартер на рабочую площадку; отпускаем цепь на необходимую длину и защелкиваем ее за выступ площадки; фиксируем стартер на площадке при помощи цепи; подсоединяем силовой провод с многофункциональной клеммой «крокодил» на корпус стартера; включаем кнопку«Alternator & starter tester»; выбираем необходимое напряжение с помощью кнопок «12V» или «24V»; подключаем к силовому выводу стартера провод «B+»; подсоединяем к разъему «50» управляющий вывод соленоида агрегата; нажимаем кнопку «Start»; наблюдаем и фиксируем характеристики токов и напряжения на индикаторах; проверка закончилась – снова нажимаем на кнопку «Alternator & starter tester»; отключаем от стартера провода, отпускаем цепь и снимаем его с рабочей площадки.
