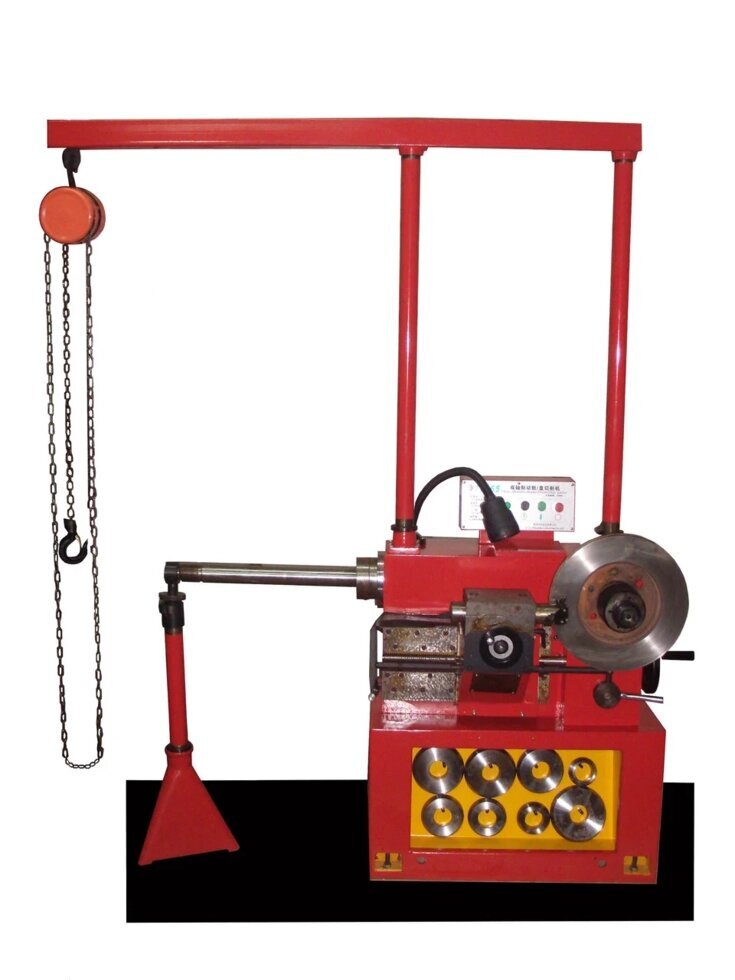

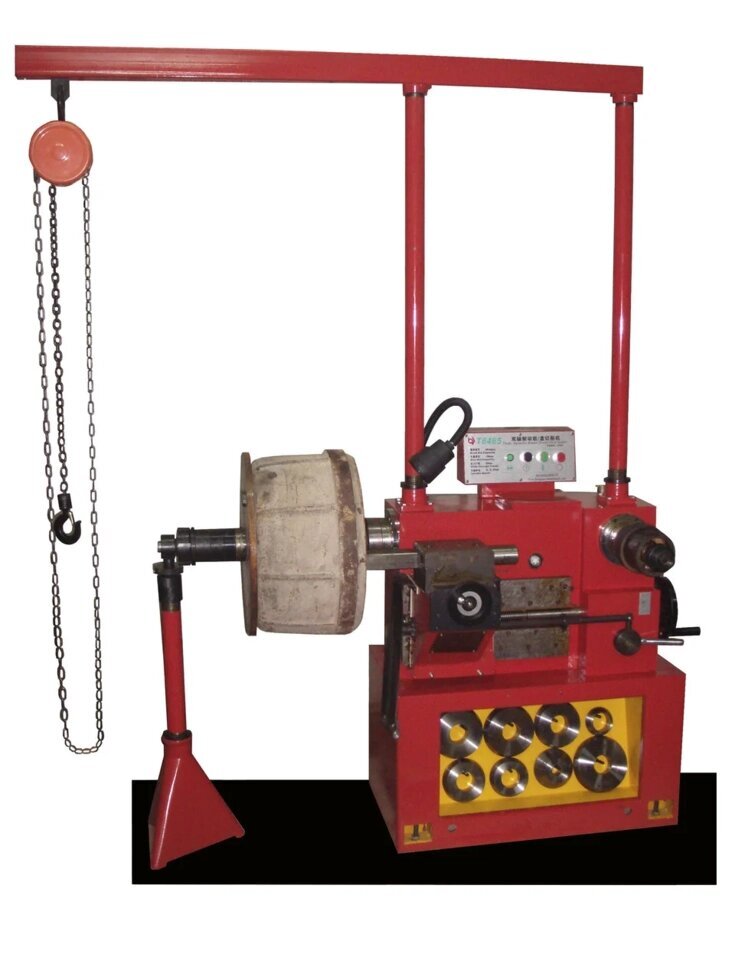

Станок «ТТН-420» предназначен для расточки тормозных барабанов и тормозных накладок грузовых и легковых
автомобилей, а так же для расточки тормозных дисков автомобилей отечественного и импортного производства
на станциях технического обслуживания и автотранспортных предприятий. Станок «ТТН-420» токарного типа
с ручным приводом поперечной подачи каретки и с комбинированным (ручным и механическим) приводом
продольной подачи суппорта.
Технические характеристики
|
параметры |
ТТН-420 |
|
Максимальные размеры барабана (мм) |
От 180 до 650 |
|
Максимальные размеры диска (мм) |
< 400 |
|
Скорость вращения шпинделя (об/мин) |
30. 52. 85 |
|
Скорость подачи каретки (мм/ об/мин) |
0-10 |
|
Двигатель (кв) |
1.1/1400 |
|
Габаритные размеры (мм) |
700x900x1130 |
|
Питание |
380v 50/60 HZ |
|
Масса (кг) |
500 |
Комплектация стенда ТТН-420:
- Станина;
- Выходной вал крепления барабана;
- Выходной вал крепления диска;
- Электродвигатель;
- Ведущий вал;
- Клиноременная передача;
- Ведомый вал;
- Электронный блок управления стендом;
- Лампа освещения;
- Смотровая крышка картера;
- Индикатор уровня масла;
- Сливная пробка масла;
- Каретка;
- Маховик продольной подачи каретки;
- Червячный вал продольной подачи каретки;
- Направляющие продольной подачи каретки;
- Маховик поперечной подачи каретки;
- Направляющие поперечной подачи каретки;
- Резцедержатель;
- Зажимные винты резцов;
- Резец;
- Стопорный винт поперечного движения каретки;
- Кнопка автоматического отключения продольной подачи каретки;
- Блок управления автоматической подачи каретки;
- Рукоятка включения автоматической подачи каретки;
- Кнопка включения автоматического блока подачи каретки;
- Переходные планшайбы
