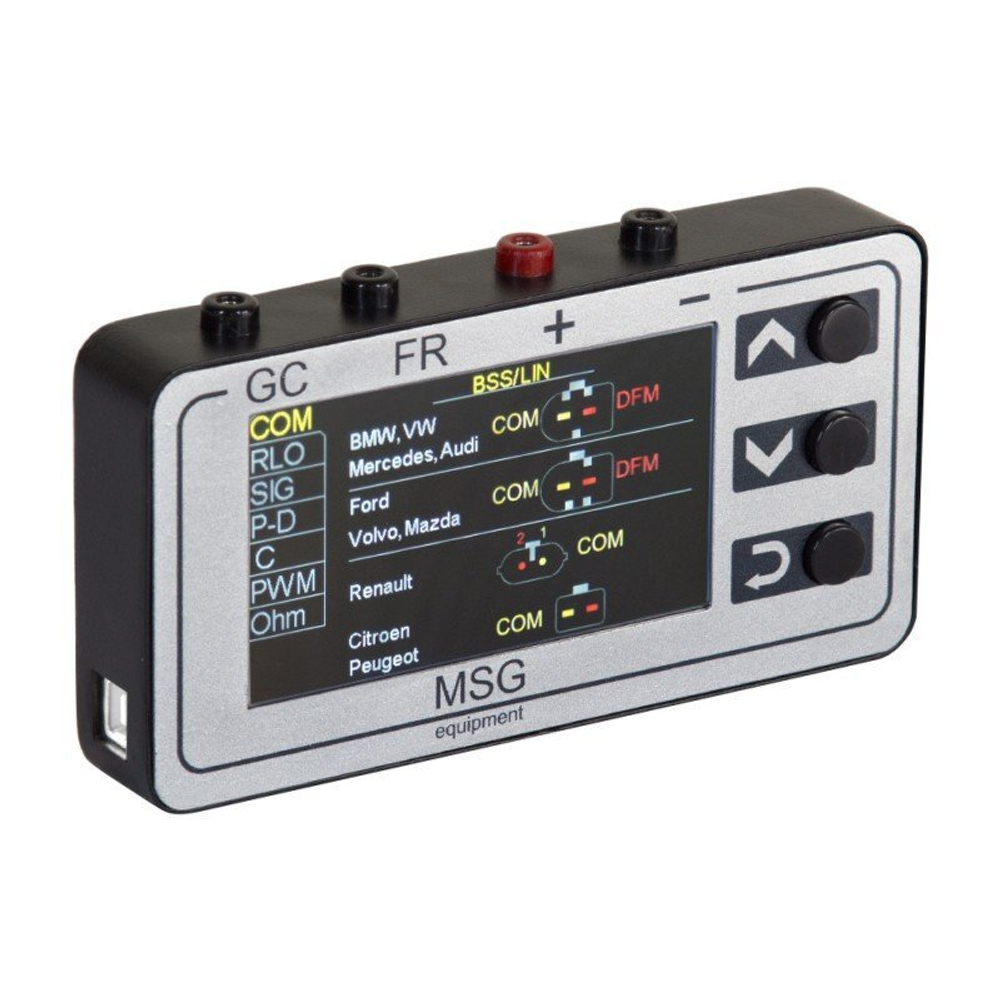

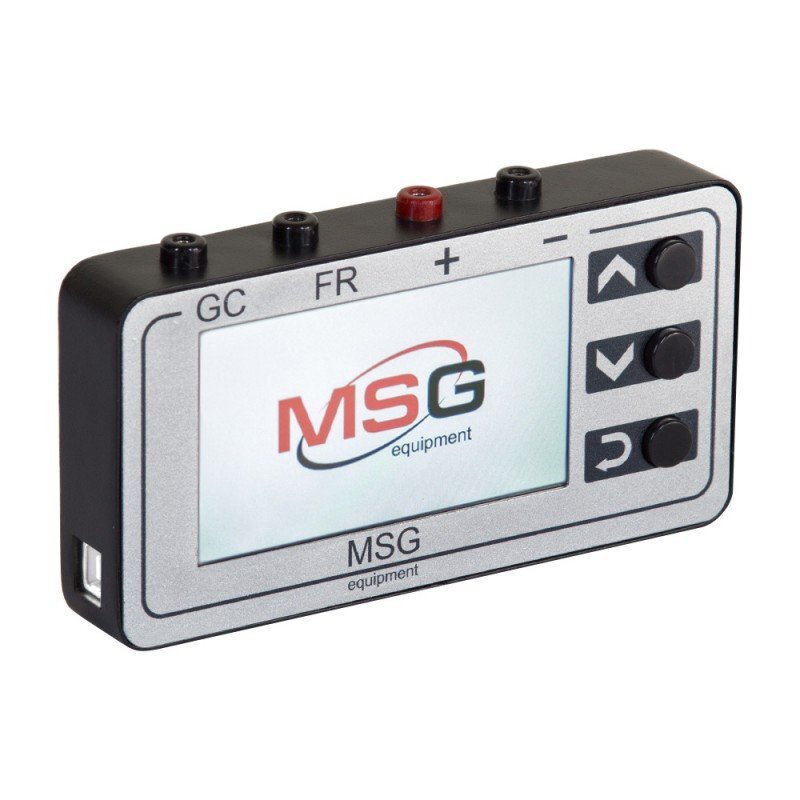

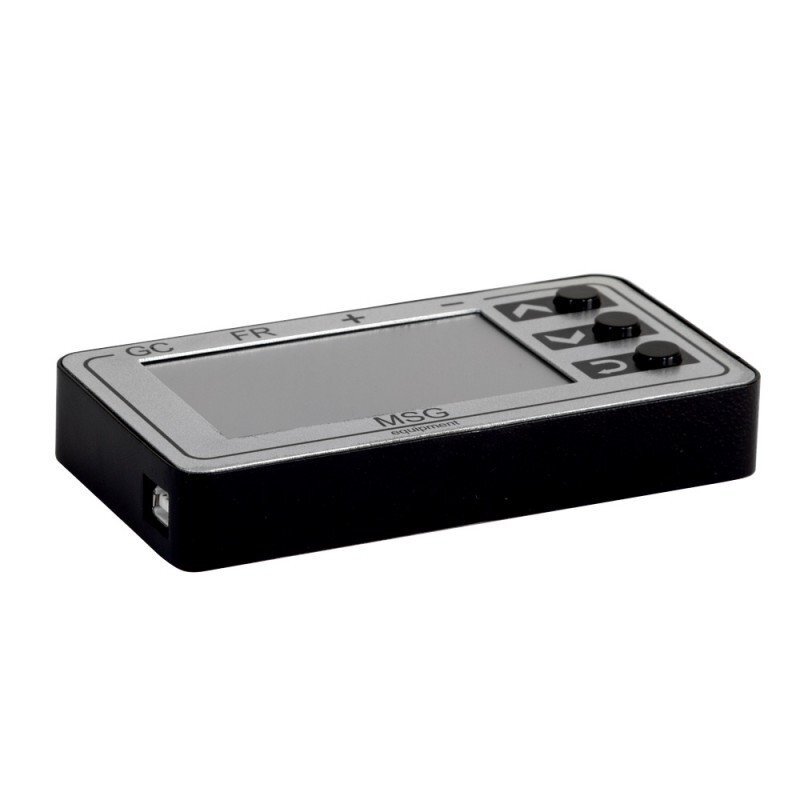

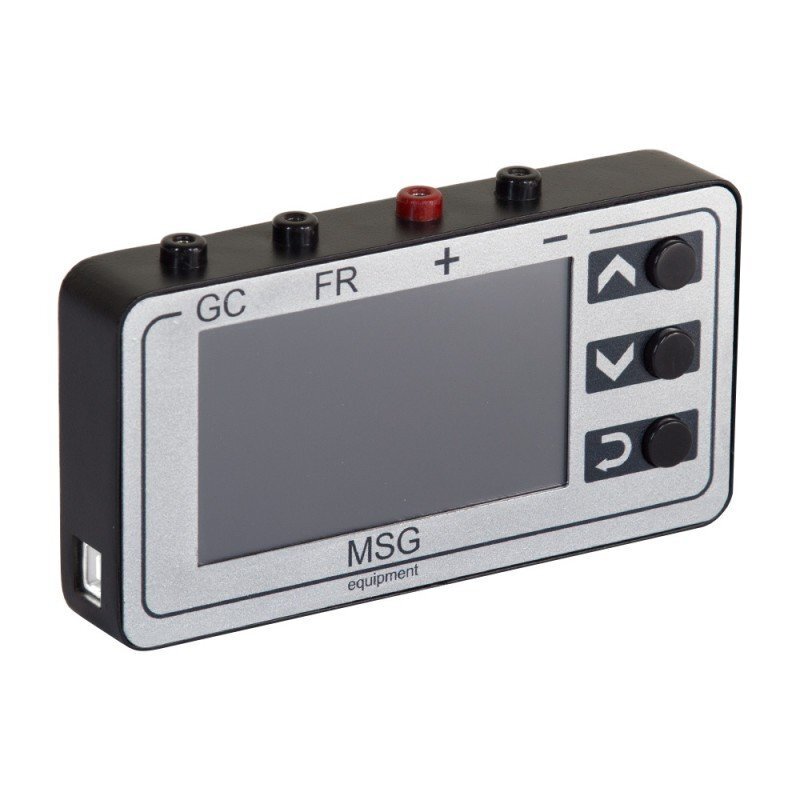

Главная задача приставки MSG MS013 COM – считывание и изменение рабочих параметров управляемых реле-регуляторов COM (BSS, LIN), RLO, SIG, P-D. Дополнительные возможности: замеры сопротивления ротора генератора от 0 до 20 Ом, генерирование произвольных ШИМ-сигналов (с широтно-импульсной модуляцией).
Предназначение: Приставка MS013 COM необходима для изменения настроек реле-регуляторов с протоколами COM (BSS, LIN), SIG, P-D, RLO.
Применение: прибор используется для настройки параметров реле-регуляторов автомобильных генераторов. Работает совместно со стендом для диагностики генераторов или с тестером для проверки реле-регуляторов.
Особенности: вывод ошибок реле-регулятора на дисплей; многофункциональность; определение ID реле-регулятора; встроенный источник питания
ХАРАКТЕРИСТИКИ
| Габариты, мм | 157*85*26 |
| Терминалы проверяемых регуляторов | «COM» («LIN», «BSS») «P-D», «DFM», «RLO», «С», «SIG» |
| Проверяемые параметры реле-регулятора | Напряжение стабилизации, - Протокол, скорость обмена, тип регулятора, ошибки (для COM реле регуляторов) |
| Генератор ШИМ сигналов | Есть |
| Защита от короткого замыкания | Есть |
| Омметр | Есть |
| Напряжение проверяемых генераторов, В | 12 |
| Подключение к ПК | Есть |
| Точность вольтметра, В | 0,1 |
| Звуковой сигнал при коротком замыкании | Есть |
| Обновление ПО | Есть |
| Тип питающей сети | АКБ, источник постоянного напряжения |
| Напряжение проверяемых генераторов, В | 12 |
| Напряжение питания, В | 12-15 |
Принцип работы приставки MSG MS013 COM:
- подключите генератор либо реле-регулятор к диагностическому стенду или тестеру;
- подключите приставку MS013 к источнику электропитания 12В;
- выберите необходимый пункт в меню тестера кнопками «вверх/вниз»;
- подключите управляющий вывод реле-регулятора к разъему «GC»;
- войдите в режим проверки, нажав на кнопку «назад»;
- посмотрите показания на дисплее, отрегулируйте напряжение кнопками «вверх/вниз»;
- по завершению проверки, нажмите на кнопку «назад»;
- отключите прибор.
Таким образом, использование приставки MSG MS013 COM помогает проверить и настроить функции управляемых реле-регуляторов, а также сгенерировать новые ШИМ-сигналы.
