Станок «ТТН-420» предназначен для расточки тормозных барабанов и тормозных накладок грузовых
и легковых автомобилей, а так же для расточки тормозных дисков автомобилей отечественного и
импортного производства на станциях технического обслуживания и автотранспортных предприятий.
Станок «ТТН-420» токарного типа с ручным приводом поперечной подачи каретки и с комбинированным
(ручным и механическим) приводом продольной подачи суппорта.
Технические характеристики
|
Параметры |
ТТН-420 |
|
Максимальные размеры барабана (мм) |
От 180 до 650 |
|
Максимальные размеры диска (мм) |
< 400 |
|
Скорость вращения шпинделя (об/мин) |
30. 52. 85 |
|
Скорость подачи каретки (мм/ об/мин) |
0-10 |
|
Двигатель (кв) |
1.1/1400 |
|
Габаритные размеры (мм) |
700x900x1130 |
|
Питание |
380v 50/60 HZ |
|
Масса (кг) |
500 |
Требуется подключение к компрессору.

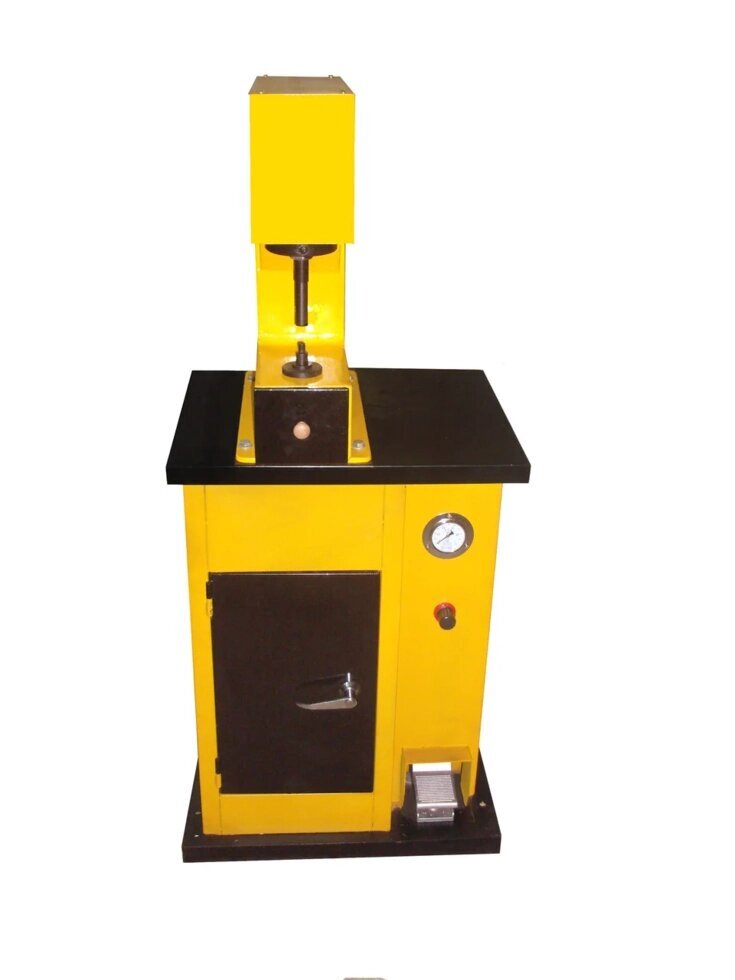

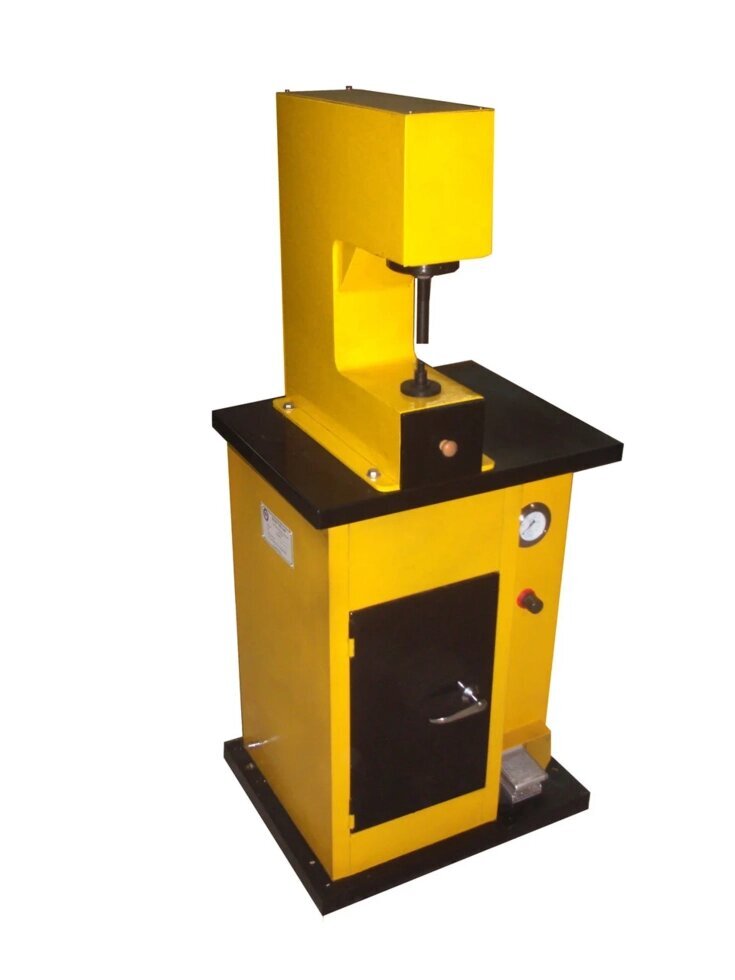

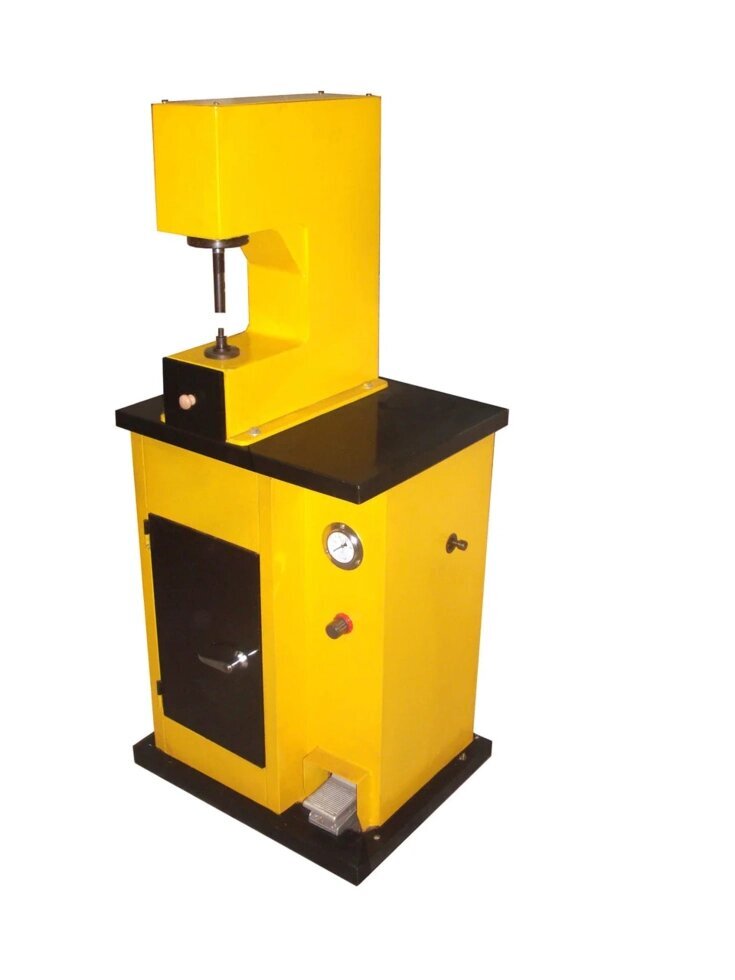

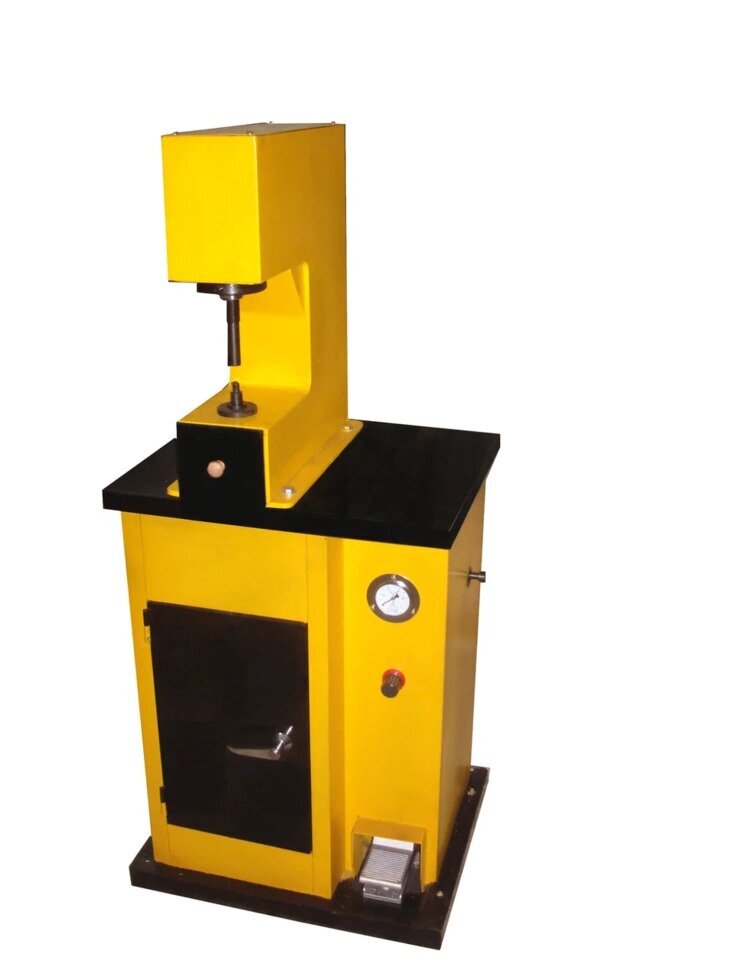

Рабочее усилие клепальный станок развивает с помощью сжатого воздуха.(давления воздуха
регулируется с помощью редуктора).
Принцип работы:
- Рабочее давление воздуха регулируется при помощи клапана регулировки давления и выставляется
по манометру 0,5-0,6 МПа при клепки алюминиевых заклепок и 0,7-1,0 МПа при клепки медных заклепок; - В шток вкручивается пуансон требуемого диаметра, регулируется по высоте опускание контргайкой;
- Тормозную накладку ставят на кронштейн;
- Высота кронштейна регулируется при помощи винта таким образом, чтобы клепка плотно легла
на опору клепального станка; - Нажимая ногой на педаль подачи воздуха стенд опускает шток тем самым прижимает клепку к наковальне;
- Комплект сменных пуансонов и опор позволяет производить клепку и выпрессовку заклепок
различных форм и размеров.
