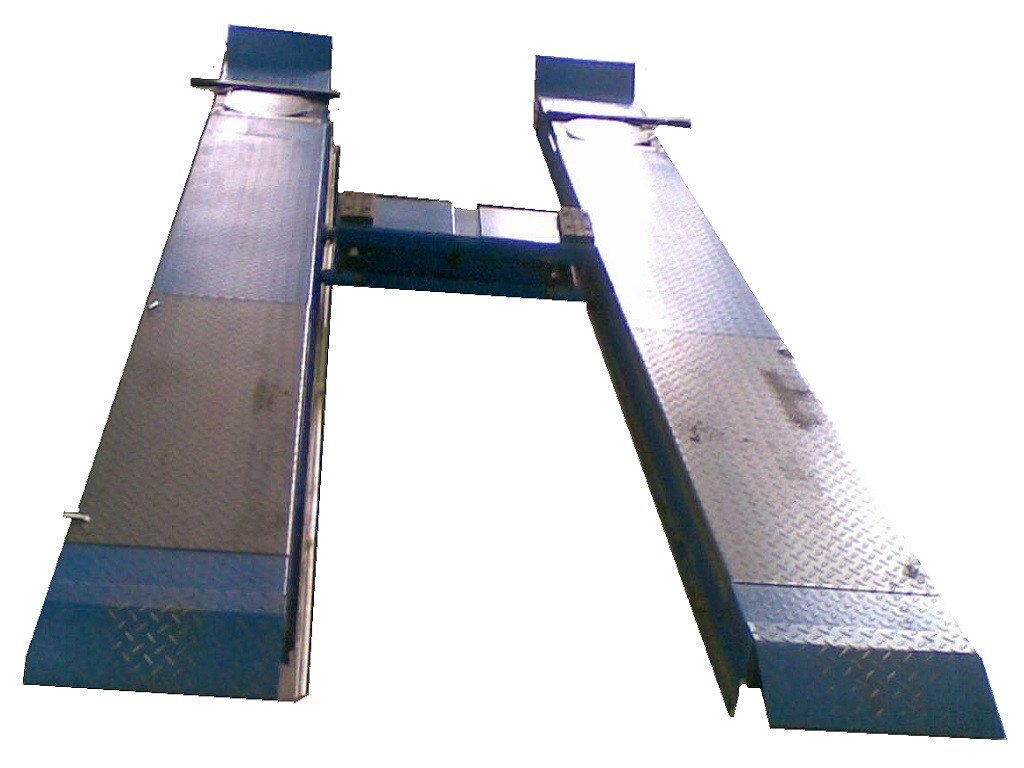

Платформы на смотровую яму 503У (ямные пути)
Платформа на смотровую яму необходима для выполнения работ по измерению и регулировке углов установки колес автомобилей. Оборудована встроенными сдвижными пластинами, заездами и упорами под передние колеса автомобиля. Имеются ниши глубиной 50 мм под передние поворотные круги.
Платформу при монтаже рекомендуется заглубить в бетонный пол на 80 мм так, чтобы ниши под передние поворотные круги располагались на одном уровне с полом. В случае установки платформы на пол без заглубления нужно прикрепить каждую колею к полу восемью анкерными болтами через имеющиеся в колеях отверстия Ø17 мм. Перед замером углов установки колес автомобиль заезжает на платформу так, чтобы сдвижные пластины оказались непосредственно под задними колесами, а поворотные круги – под передними. При заезде автомобиля верхние и нижние платформы пластин должны быть застопорены фиксаторами. При замере углов установки колес фиксаторы необходимо вынуть из их гнезд. При этом верхние платформы могут сместиться в стороны за счет подвижных тележек.
Модель 503У, удлиненная. Отличается от 503Б увеличенной на 500 мм длиной, а также возможностью плавной регулировки горизонтального положения платформы при её монтаже (каждая колея оснащена двадцатью регулировочными болтами). Предназначена для автомобилей с колесной базой от 1790 до 4490 мм.
Платформы:
- имеют разборную конструкцию, что позволяет минимизировать размеры упаковки при транспортировке;
- имеют направляющие (рельсы) для перекатывания по ним траверсы;
- могут комплектоваться по отдельному заказу пневматическими траверсами модели 625 грузоподъемностью 4000 кг или любыми траверсами других изготовителей;
- имеют отверстия для анкерного крепления к полу;
- оснащены сдвижными пластинами под задние колеса автомобиля;
- оборудованы въездными аппарелями и колесными упорами;
