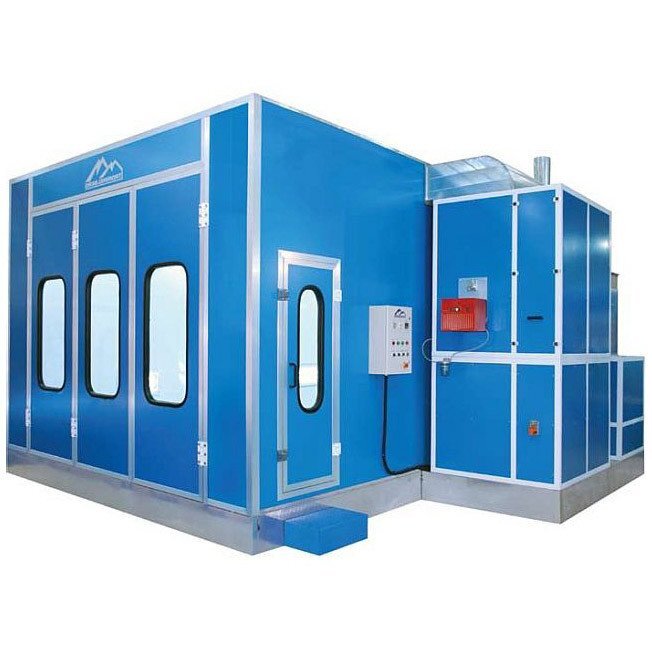

Окрасочно-сушильная камера* с тепловентиляционным агрегатом производительностью до 22000 м³ воздуха в час и экономичной дизельной горелкой Riello RG5S тепловой мощностью до 260000 ккал/час.
Камера полностью отвечает сложившимся на рынке требованиям и позволяет обслуживать легковые автомобили любого класса.
Кабина
Окрасочно-сушильная камера оснащена кабиной современного внешнего вида с конструкцией из окрашенных стеновых панелей с тепло- и звукоизоляцией. Кабина оснащается 3-створчатыми въездными воротами и сервисной дверью.
Стеновые панели изготавливаются из окрашенного листового металла с термоизоляцией из пенополистирола.
Агрегат
Тепловой агрегат в процессе сборки может устанавливаться как справа(стандартное исполнение) так и слева (горелка обращена назад).
Агрегат оснащен приточным и вытяжным вентиляторами типа «беличье колесо» с прямым приводом от 7.5-кВт двигателей. Вытяжной вентилятор располагается за фильтром окончательной очистки, что способствует повышению долговечности вытяжного вентилятора, поскольку на него не попадают частицы окрасочного тумана.
Агрегат обеспечивает работу камеры как в режиме нанесения окрасочных материалов при максимальном воздухообмене, так и в режиме сушки, когда обеспечивается циркуляция нагретого воздуха по замкнутому контуру. Изменение потока воздуха при переходе из одного режима в другой осуществляется при помощи электромеханической заслонки.
Панели агрегатной группы дополнительно изолируются минеральной ватой.
Основание и полы
Окрасочная камера поставляется с полнорешетчатым основанием высотой 280 мм из оцинкованной стали. При желании основание может быть заглублено в полы таким образом, чтобы пол камеры находился на одном уровне с полом рабочего помещения.
Пульт управления
Камера имеет в своем составе электрический пульт управления, полностью контролирующий все рабочие режимы и обеспечивающий безопасную работу дизельной горелки. Пульт управления оснащен индикаторами режимов работ, необходимой рабочей и аварийной сигнализацией, таймером и контроллером температуры в кабине.
Освещение
Камера оснащена мощным комбинированным верхним и боковым вертикальным освещением. Светильники верхнего яруса располагаются под углом 45°, что в совокупности со светильниками нижнего яруса обеспечивает комфортную работу и создает идеальные условия для сравнения цвета оригинального и ремонтного лакокрасочного покрытия.
Воздушные фильтры
Окрасочная камера в стандартной комплектации оснащается: входным и выходным карманчатыми фильтрами, потолочным фильтром тонкой очистки и напольным фильтром для поглощения окрасочного тумана.
Для удобной замены карманчатые фильтры устанавливаются на легкосъемных металлических рамках.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Габариты: | |
| кабины (ГхШхВ), мм | 6900х4000х2650 |
| наружные (ГхШхВ), мм | 7000х5550х3450 |
| трехстворчатой двери (ШхВ), мм | 3000х2600 |
| двери для персонала (ШхВ), мм | 650х1800 |
| Тепловентиляционный агрегат: | |
| Мощность двигателей, кВт | 2х7.5 |
| Макс. тепловая мощность горелки, ккал/час | 260000 |
| Макс. воздухообмен в режиме окраски, м³/час | 24000 |
| Макс. расход дизельного топлива, л/цикл | 26 |
| Макс. температура в режиме сушки, °С | 80 |
| Требования к электросети: | |
| Общая потребляемая мощность, кВт | 17 |
| Электропитание, В/Гц | 3Ф.x380-400/50 |
| Мощность ламп освещения, Вт | 54x36 = 1944 |
| Освещенность в кабине, люкс | > 1400 |
| Другие характеристики: | |
| Длина въездных аппарелей, мм | 2000 |
| Несущая способность пола, кг/колесо | 500 кг/колесо (0.2х0.2м) |
| Толщина стеновых панелей, мм | 50 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Тепловентиляционный агрегат с двумя приточными и одним вытяжным вентилятором;
- Теплообменник из нержавеющей стали;
- Дизельная горелка Riello RG5S;
- Полностью решетчатое металлическое основание;
- 2 въездные аппарели;
- 8 верхних светильников по 4 лампы = 32 шт.;
- 8 боковых светильников по 2 лампы = 16 шт;
- 6 ламп на задней стенке;
- Пульт управления;
- Комплект фильтров.
