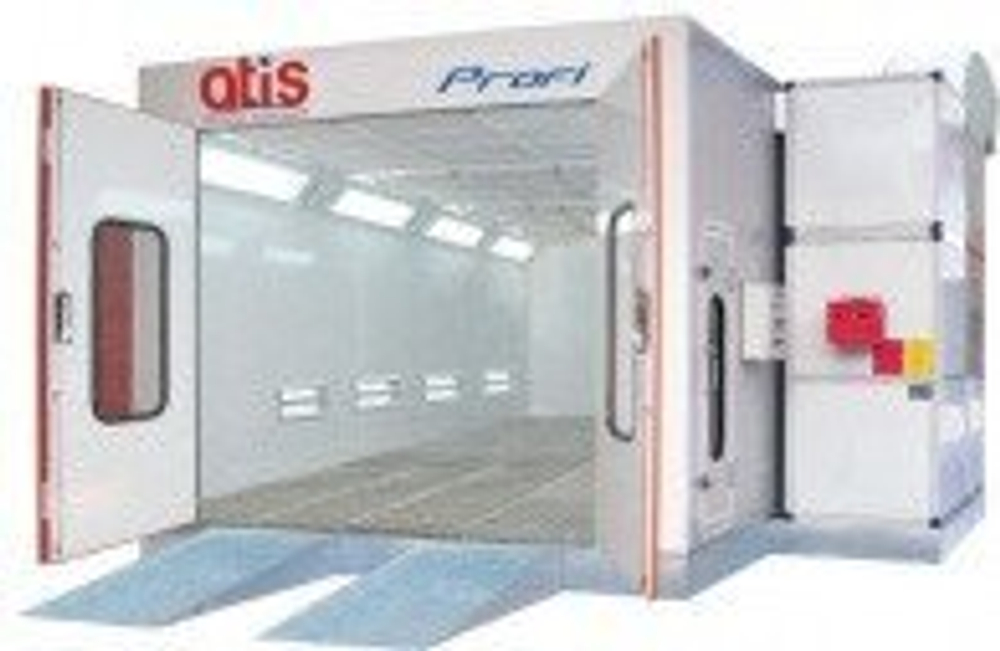

Окрасочно-сушильная камера предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.
Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.
Камера включает:
Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 21.000 м³, электромотором 5,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.
Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»
Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 20.000 м³/ч с электромотором 5,5 кВт.
Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.
В камере имеется верхнее наклонное и боковое освещение - четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
Общая установленная электрическая мощность – 13 кВт. Максимальная температура сушки 80°С.
Окрасочно-сушильная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Характеристики
| Стены: | Сэндвич панель, 50мм |
| Наружные размеры: | длина –7,0 ширина – 5,3 м; высота – 3,5 м |
| Внутренние размеры: | длина –6,9 ширина – 3,9 м; высота – 2,7 м |
| Главная дверь: | Трехстворчатая ширина 3м, высота 2,7м |
| Аварийная дверь: | ширина –0,8 м; высота –2,0 м |
| Освещение: | Верхний уровень – 24 лампы по 40Вт Нижний уровень – 16 ламп по 18 Вт |
| Воздухообмен: | 21 000 м3 /час Скорость потока воздуха 0,3 - 0,35 м/сек |
| Вентиляционные агрегаты: | Приточный вентилятор мощность 5,5 кВт Вытяжной вентилятор мощность 5,5 кВт |
| Температурные режимы: | Дизельная горелка RIELLO G20, тепловая мощность 200 кВт Рециркуляция – 90% теплого воздуха Температура : цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С |
| Система фильтров: | фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95% |
| Решетки напольные: | Высота 30 см. Полнорешетчатый пол. Максимальная нагрузка – 600 кг на колесо |
| Металлическое основание: | Опция. Высота 250 мм. Въездные трапы. |
| Питание: | Электрическая трехфазная сеть напряжением 380 В , 16 кВт – 26А |
| Опции: | - Увеличение мощности теплообменника и горелки до 300кВт. - Газовая горелка RIELLO. - Дополнительные въездные ворота для камер тунельного типа. |
