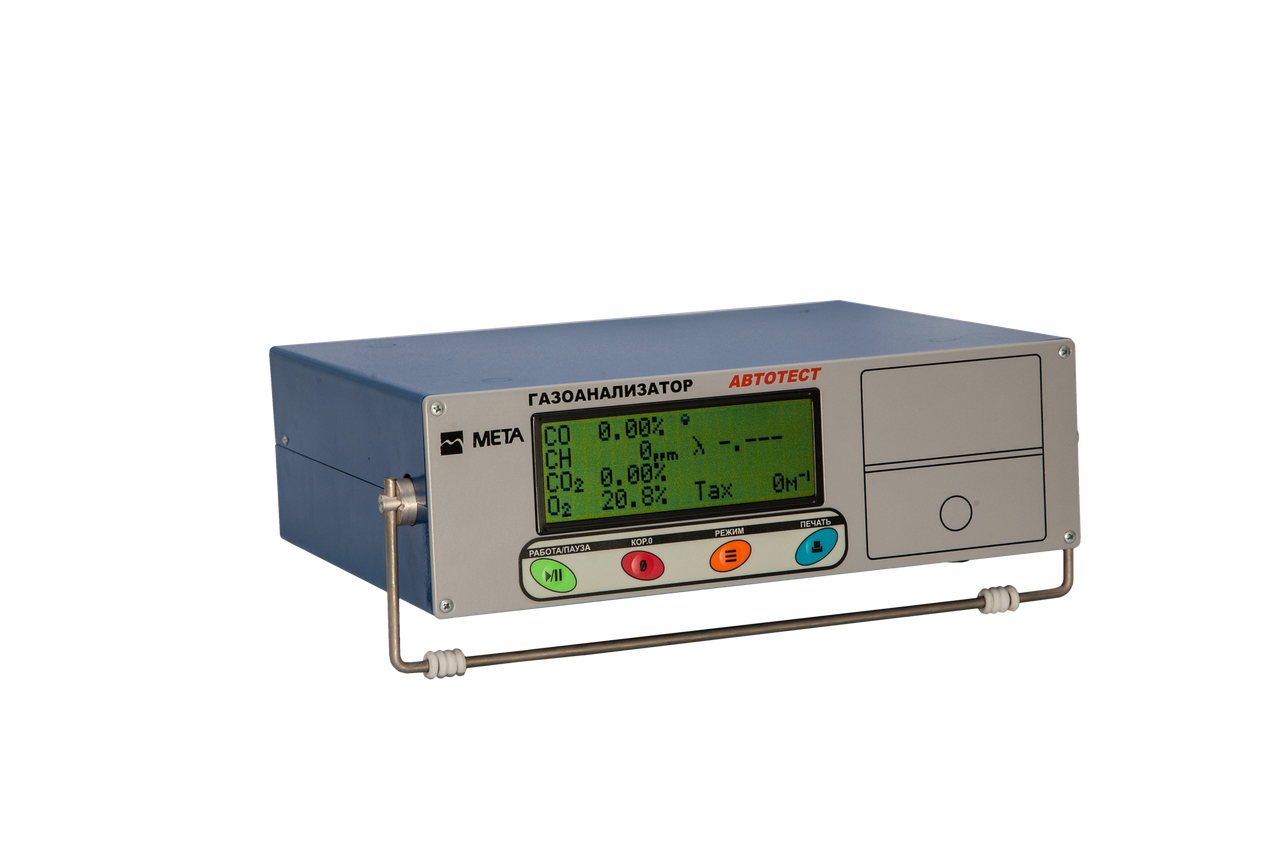

Автомобильный 5-ти компонентный газоанализатор Автотест-02.03.П с каналом измерения Nox предназначен для контроля токсичности всех видов транспортных средств с двигателями внутреннего сгорания.
1 класс точности.
Прибор может быть выполнен с цветным дисплеем по отдельному заказу.
Функции:
- Измерение 5-ти компонентов: СО, СН, СО2, О2, НОх
- Вычисление Лямбда-параметра
- Автоматическая коррекция нуля без отключения пробозаборника
- Измерение частоты вращения коленчатого вала и рабочей температуры моторного масла
- Автоэвакуация конденсата
- Распечатка протокола результатов измерений на встроенном принтере.
Достоинства:
- Наличие канала измерения Nox
- Высокая точность и быстродействие
- Возможность работы в составе ЛТК-МЕТА
- Электронная калибровка по ПГС
- Автоматический слив конденсата
- Трехступенчатая очистка пробы
- Помехозащитный датчик тахометра
- Выносное табло на 6 каналов измерения
- Бесплатное программное обеспечение с графической интерпретацией результатов измерения токсичности
- Возможность совместной работы с любым мотортестером
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Измеряемый компонент | Диапазон измерений | Цена деления | Участок диапазона измерений | Основная погрешность | |
| абсолютная | относительная | ||||
| Углеводороды | от 0 до 2000 млн-1 | 1 млн-1 | от 0 до 240 млн-1 от 240 млн-1 до 2000 млн-1 | ±12 млн-1 - | - ±5% |
| Оксид углерода | от 0 до 5% | 0,01% | от 0 до 1,5% от 1,5% до 5% | ±0,06% - | - ±5% |
| Диоксид углерода | от 0 до 16% | 0,1% | от 0 до 12,5% от 12,5 до 16% | ±0,5% - | - ±4% |
| Кислород | от 0 до 21% | 0,1% | от 0 до 2,5% от 2,5 до 21% | ±0,1% - | - ±4% |
| Окислы азота | от 0 до 5000 млн-1 | 10 млн-1 | от 0 до 1000 млн-1 от 1000 млн-1 до 15000 млн-1 | ±50 млн-1 - | - ±5% |
| λ-параметр | от 0,5 до 2 | 0,001 | - | не нормируется | |
| Частота оборотов | от 0 до 8000 мин-1 | 10 мин-1 | от 0 до 8000 мин-1 | - | ±2,5% |
| Температура масла | от +20° С до +125° С | 1° С | от +20° С до +125° С | ±2° С | - |
Время прогрева прибора - не более 30 мин.
Время установления показаний:
- СО, СН, СО2 - не более 30 с;
- О2, NOх - не более 60 с.
Мощность, потребляемая АВТОТЕСТ-02.03 в режиме измерения - не более 25 В·А.
Напряжение питания:
- от сети постоянного тока - 12,6±2 В;
- от сети переменного тока - 220±22 В.
Частота питания от выносного блока питания - 50 Гц.
Габаритные размеры - 360×170×350 мм.
Масса - не более 5,5 кг.
Конструктивно прибор состоит из системы пробоотбора и пробоподготовки, блока преобразования и индикации и датчика температуры масла.
Условия эксплуатации АВТОТЕСТ-02.03:
Температура окружающей среды - от -20° C до +50° C.
Атмосферное давление - от 86,6 кПа до 106,7 кПа (от 650 мм рт. ст. до 800 мм рт. ст.).
Относительная влажность при +30° С и более низких температурах без конденсации влаги - 95%.
Рабочее положение - горизонтальное с допускаемым отклонением ±20º.
Температура анализируемой смеси:
- на штуцере «ПРОБА ВХОД» - не более +50° С;
- на входе в пробозаборник - не более +200° С.
Расход анализируемой смеси - не менее 60 л/ч.
Принцип действия газоанализаторов АВТОТЕСТ-02.03 основан на измерении величины поглощения инфракрасного излучения источника молекулами углеводородов, диоксида углерода и оксида углерода.
Концентрация кислорода определяется электрохимическим методом. В датчике кислорода содержатся измерительный и сравнительный электроды, находящиеся в электролите и отделенные от анализируемого газа полимерной мембраной. На измерительном электроде кислород, продиффундировавший через мембрану, электрохимически восстанавливается и во внешней цепи возникает электрический ток, сила которого пропорциональна парциальному давлению кислорода в газе над мембраной.
