"АВТОАС-ЭКСПРЕСС 2" - двухканальная USB-приставка (мотор-тестер) предназначена для оперативной диагностики систем зажигания всех типов, датчиков и исполнительных механизмов системы управления двигателем, а также для экспресс-оценки состояния механики ДВС.
USB-приставка "АВТОАС-ЭКСПРЕСС 2" предназначена для использования на станциях технического обслуживания, в автохозяйствах, владельцами автомобилей.
"АВТОАС-ЭКСПРЕСС 2" является развитием серии популярных приборов "АВТОАС-ЭКСПРЕСС", отличающихся надежностью, высокой помехоустойчивостью и исключительной простотой использования.
Работа с "АВТОАС-ЭКСПРЕСС 2" максимально автоматизирована, что позволяет сосредоточиться на поиске неисправности автомобиля, а не тратить время на сложное подключение и управление программой, как в случае использования многоканальных мотор-тестеров или специализированных автомобильных осциллографов. "АВТОАС-ЭКСПРЕСС 2" не требует настройки, обеспечивает автоматическую синхронизацию сигналов, позволяет сохранять снятые сигналы для последующего просмотра.
Программа USB-приставки "АВТОАС-ЭКСПРЕСС 2" содержит справочную информацию с примерами сигналов и инструкциями по подключению и проведению диагностики.
"АВТОАС-ЭКСПРЕСС 2" может использоваться с ноутбуком, планшетом или настольным компьютером под управлением ОС Windows XP / Vista / 7 / 8 / 10
Диагностика при помощи бесконтактных экспресс-датчиков
АВТОАС-ЭКСПРЕСС 2" позволяет быстро, просто и достоверно оценить состояние компонентов системы зажигания (катушек зажигания, высоковольтных проводов, свечей зажигания), проверить сигналы управления форсунками, РХХ, исправность выпрямительного моста генератора.
Для съема сигналов используются штатные емкостный и индуктивный экспресс-датчики.
Съем сигнала вторичной цепи зажигания автомобиля Subaru
с помощью емкостного экспресс-датчика
Cигнал вторичной цепи зажигания
Контроль длительности импульсов впрыска форсунки
с помощью емкостного экспресс-датчика
Сигнал импульса впрыска форсунки
Проверка исправности выпрямительных диодов генератора
с помощью индуктивного экспресс-датчика
Сигнал диодов генератора
Диагностика при помощи щупов-делителей напряжения
В "АВТОАС-ЭКСПРЕСС 2" используются 2 штатных щупа-делителя напряжения, при помощи которых контролируются сигналы: управления форсунками, первичной цепи зажигания, ДПКВ, ДПРВ, ДМРВ (MAF), ДАД (MAP), дроссельной заслонки (ДПДЗ), датчиков кислорода, датчиков с частотным выходом, регулятора холостого хода, сигналы ШИМ.
Для работы с датчиками и исполнительными механизмами в программе "АВТОАС-ЭКСПРЕСС" реализованы различные специальные режимы с настройками под конкретные сигналы.
Выбор режима в программе "АВТОАС-ЭКСПРЕСС"
ДПКВ и ДПРВ
Сигнал управления форсункой и первичная цепь зажигания
ДПКВ и первичная цепь зажигания
Датчик положения дроссельной заслонки (ДПДЗ)
Сигнал ДМРВ при резком открытии дросселя
Датчик с частотным выходом
Датчик кислорода
Сигнал управления форсункой.
Внизу график изменения длительности сигнала управления форсункой.
Сигналы управления "моментным" РХХ
Первичная цепь контактной системы зажигания
Режим "Самописец".
Пример записи сигнала "Тульского" пьезо-датчика в режиме стартерной прокрутки двигателя.
"АВТОАС-ЭКСПРЕСС 2" не требует дополнительного усиления сигнала.
Контроль сигнала ДПКВ + ДПРВ, снятого с помощью кабеля "Сумматор сигналов 1+1"

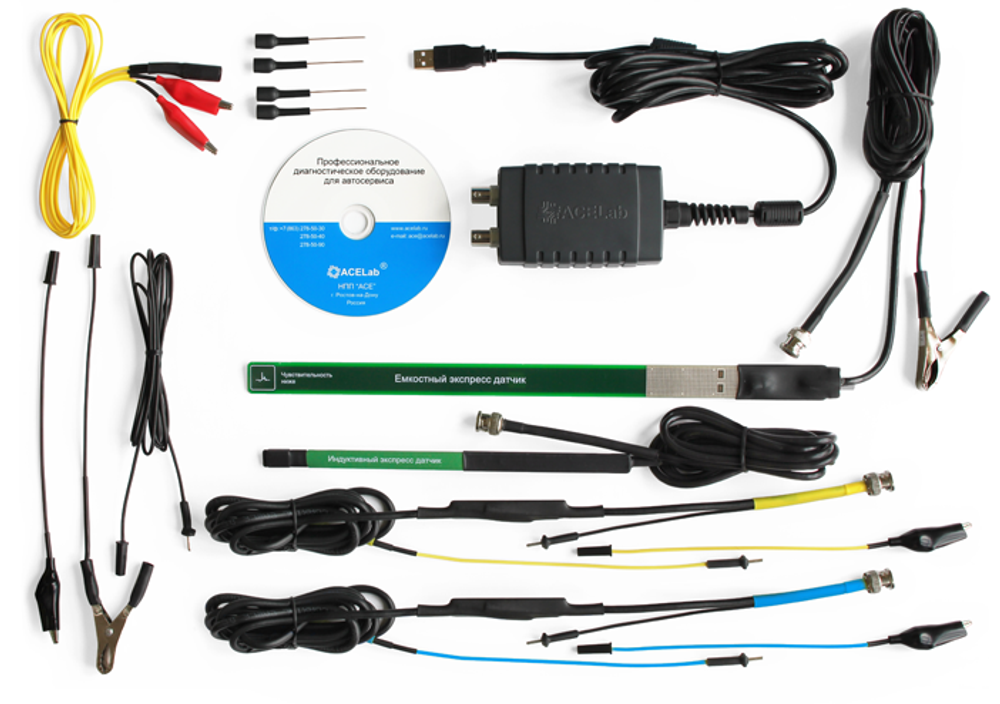

Комплект поставки
- Двухканальная USB-приставка "АВТОАС-ЭКСПРЕСС 2" – 1 шт.
- Емкостный экспресс датчик – 1 шт.
- Индуктивный экспресс датчик – 1 шт.
- Щуп-делитель напряжения – 2 шт.
- Провод заземления - 1 шт.
- Кабель «Сумматор сигналов 1+1» - 1 шт.
- Игольчатый адаптер – 4 шт.
- Инсталляционный CD диск – 1 шт.
- Паспорт устройства – 1шт.
- Гарантийный талон
- Картонная упаковка.
Требования к компьютеру/ноутбуку/планшету
Минимальные требования:
- Процессор 1000 МГц;
- Windows XP;
- 1 Гбайт ОЗУ;
- 1 Гбайт свободного места на диске (HDD/Flash);
- Порт USB 2.0 (High speed, Type A).
- 2-х ядерный процессор 1.6 ГГц или мощнее;
- Windows 7 / 8 / 10;
- ОЗУ 2 Гбайт для Windows 7 / 8 или 4 Гбайт для Windows 10;
- 1 Гбайт свободного места на диске (HDD/Flash);
- Порт USB 2.0 (High speed, Type A).
